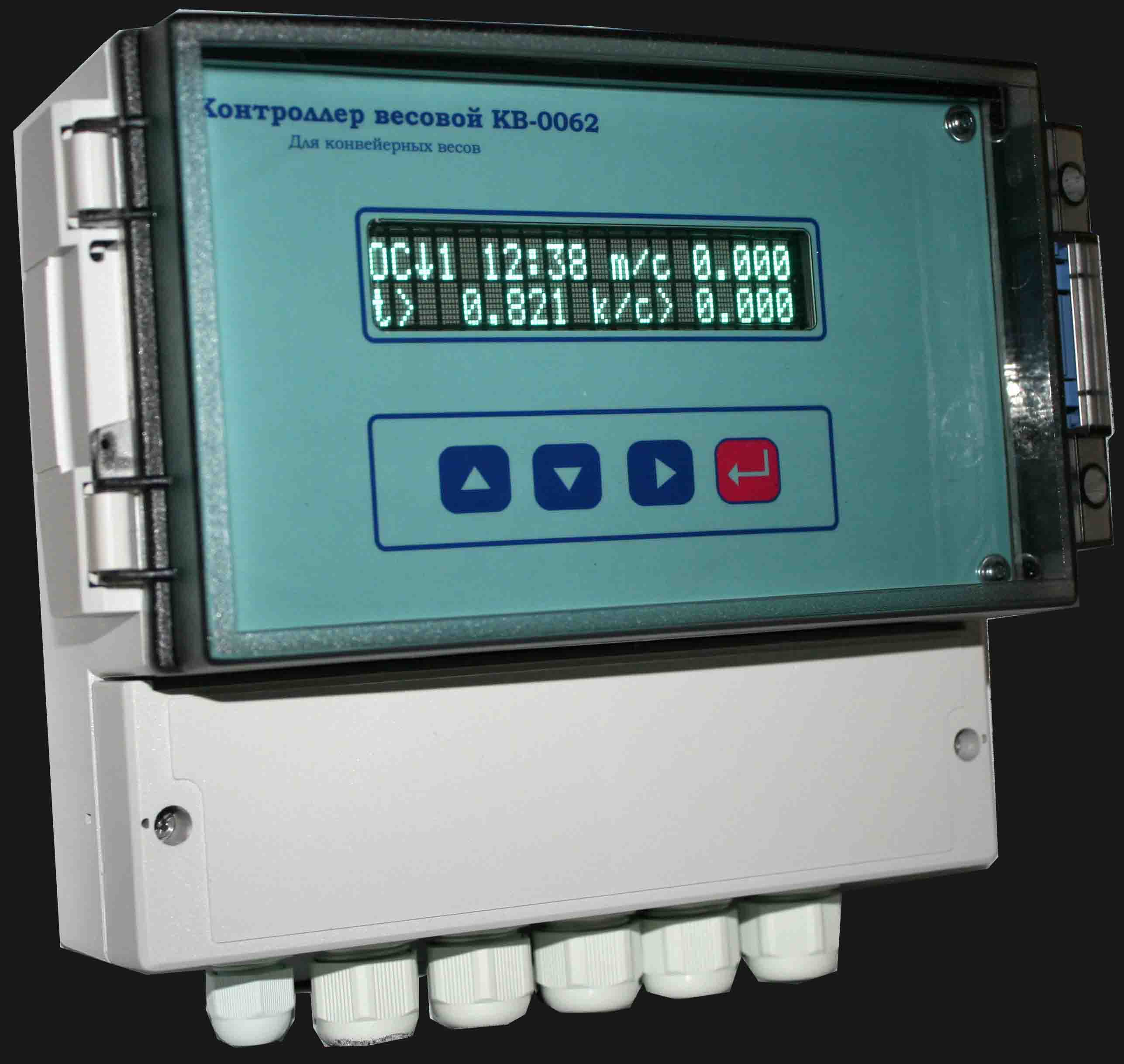

Весовой терминал КВ-0062 применяется в составе конвейерных весов и предназначен для учета отгружаемой продукции, дополнительно имеет функции дозатора соотношения двухкомпонентной смеси для работы в составе двух отдельных конвейеров.
Для дозирования и смешивания двухкомпонентной смеси требуется два одинаковых прибора КВ-0062, каждый подключен к своему конвейеру. В одном приборе задается производительность, и он является ведущим, в другом задается массовая доля дозируемого компонента в смеси, и он является ведомым.
Ведущий прибор по интерфейсу RS-485-2 соединяется с ведомым прибором и передает задание производительности своего конвейера. Ведомый прибор принимает задание от ведущего прибора и, в зависимости от своей установленной массовой доли, подсчитывает задание производительности для своего конвейера. При изменении производительности ведущего конвейера автоматически изменяется производительность ведомого конвейера.
Основные отличия от КВ-006:
- Для реализации функции дозатора соотношения (задание массовой доли для двухкомпонентной смеси) дополнен вторым модулем RS-485 с опторазвязкой.
- Изготавливается в увеличенном корпусе из поликарбоната фирмы Fibox (IP65).
Назначение
- преобразование выходного сигнала тензодатчика в цифровой код;
- измерение скорости ленты конвейера;
- вычисление линейной плотности материала на конвейере;
- вычисление нагрузки на тензодатчик (контроль перегрузки);
- вычисление производительности конвейера;
- возможность посменной работы (ведение внутренней базы данных)
- посменный учет отгружаемой продукции;
- суточный учет отгружаемой продукции;
- месячный учет отгружаемой продукции;
- итоговый учет отгружаемой продукции;
- архивация и просмотр базы данных;
- дозирование по количеству отгружаемой продукции;
- дозирование по текущему расходу продукции;
- ПИД-регулирование;
- работы в режиме дозатора соотношения двухкомпонентной смеси;
- отображение результатов работы на индикаторе;
- обмена информацией с различными устройствами.
Технические характеристики:
- Погрешность преобразования коэффициента передачи тензопреобразователя, %.........не более 0,02;
- Напряжение питания тензопреобразователя, В .........................…................................4.75…5.25;
- Минимальное сопротивление тензопреобразователя, Ом ............ ..........................................100;
- Линия связи с тензопреобразователем ……………………………….........шестипроводная (четырехпроводная);
- Максимальная длина линии связи с тензопреобразователем, м ................................................100;
- Тип индикатора ... ………………………….……VFD (вакуумно-люминесцентный), LCD (жидкокристаллический);
- Количество символов (строк) индикации .……….……………......................................................... 20х2;
- Размер символа индикатора .....................................................................................4,84 х 9,22;
- Напряжение питания сети, В ……………………………………………..................................................... 85… 265;
- Частота напряжения сети, Гц......................................................................................... 47…63;
- Температура окружающей среды, °С………………………………........................................ -30…+70 (-10…+50);
- Атмосферное давление, кПа………………………………………….......................................................... 84…107;
- Влажность воздуха, % (при 25 С)....................................................................................... до 95;
- Время установления рабочего режима не более, мин .................................................................3;
- Габаритные размеры, мм.......................................................................................235х210х120;
- Масса, кг ..............................................................................................................не более 3,0;
- Степень защиты от воздействия окружающей среды ...........................................................IP 65;
- Цифровой интерфейс......................................................................................................RS 485;
- Протокол обмена ................................................................................................MODBUS (RTU);
- Аналоговый интерфейс .................................................................4-20мА, (0-20мА, 4-24мА, 0-5В);
- Дискретные выходы "открытый коллектор", шт..................................................................... 4;
- Дискретные входы "сухой контакт", шт..................................................................................5;
Программируемые параметры:
Все параметры для наглядности и простоты обслуживания объединены в группы:
- A - общие параметры (5)
- B - параметры оборудования конвейера (8)
- C - параметры калибровки и работы (10)
- D - параметры интерфейсов (5)
- E - параметры коррекции (2)
- F - параметры дозирования по количеству (26)
- G - параметры дозирования по расходу (4)
- H - параметры блокировки прибора (3)
- K - параметры ПИД-регулятора (7)
Особенности работы:
- В приборе осуществляется контроль за всеми переменными, имеется возможность вывода на индикацию 8 групп переменных.
- В приборе предусмотрен непрерывный контроль за перегрузкой и исправностью тензодатчиков и контроль за состоянием конвейера.
- В приборе предусмотрена возможность осуществлять калибровку одним из трех способов: эталонные гири (статика или динамика), или с помощью имитатора линейной плотности (калибровочная лента или цепь).
- В приборе предусмотрена возможность полной блокировки прибора по достижении определенной выставленной в параметрах даты.
- В приборе предусмотрен выбор способа задания скорости конвейера – с помощью внешнего датчика скорости или с помощью внутреннего заданного значения скорости. Кроме того, предусмотрено два способа переключения скорости – с помощью параметра или дистанционно с помощью дискретного входа.
- Прибор является близким аналогом прибора ТВ-012, ранее производимого фирмой ОАО "Дейтон". В отличие от прибора ТВ-012, передача задания производительности происходит по цифровому интерфейсу RS-485, обеспечивающему более высокую точность измерения.
- В приборе предусмотрена возможность тестирования всех модулей прибора с помощью отдельного пункта меню.
- Подключение прибора осуществляется с помощью нажимных контактов WAGO, расположенных в нижнем отсеке.
- В приборе имеется возможность опечатывания верхнего и нижнего отсеков прибора, тем самым устраняется несанкционированный доступ к клеммам или кнопкам управления прибора.
|
