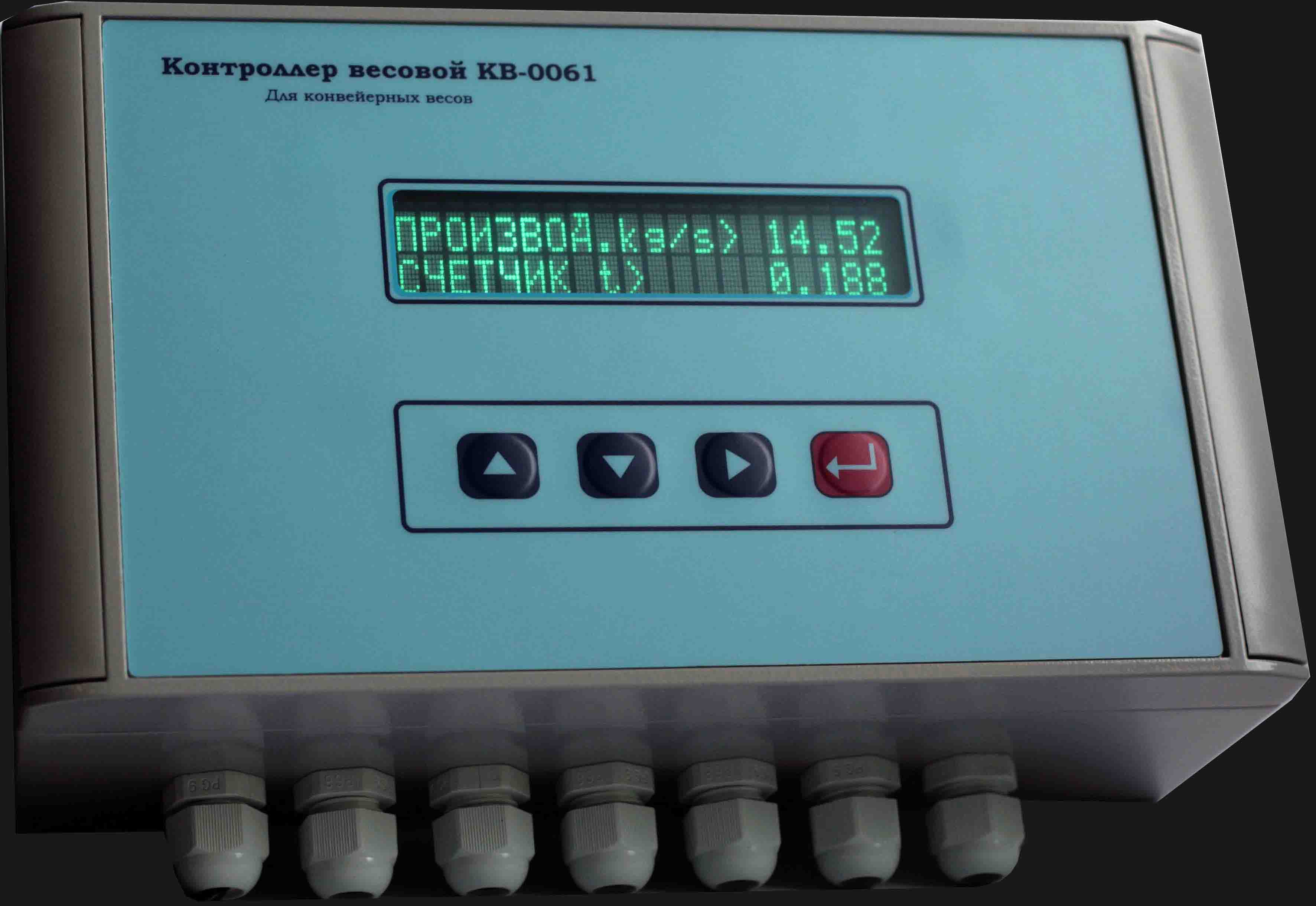

Весовой терминал КВ-0061 применяется в составе конвейерных весов и предназначен для учета отгружаемой продукции, дополнительно имеет функции дозирования по текущему расходу продукции или количеству отгружаемого продукта. В прибор могут быть установлены различные версии программного обеспечения (П.О.-6.1....П.О.-6.5)
Приборы с разными версиями П.О. могут отличаться по назначению, характеристикам, параметрам и особенностям работы.
Приведенные ниже сведения относятся к версии П.О. - 6.2, наиболее распространенной версии программного обеспечения (название КВ-0061.2).
Основные отличия от КВ-006:
- Для повышения точности измерения и учета имеется возможность установки второго независимого тензоканала с опторазвязкой.
- Изготавливается в металлическом корпусе фирмы Rolec (IP67), обеспечивающим более полную помехозащищенность.
Назначение:
- преобразование выходного сигнала тензодатчика в цифровой код;
- измерение скорости ленты конвейера;
- вычисление линейной плотности материала на конвейере;
- вычисление нагрузки на тензодатчик (контроль перегрузки);
- вычисление производительности конвейера;
- возможность посменной работы (ведение внутренней базы данных)
- посменный учет отгружаемой продукции;
- суточный учет отгружаемой продукции;
- месячный учет отгружаемой продукции;
- итоговый учет отгружаемой продукции;
- архивация и просмотр базы данных;
- дозирование по количеству отгружаемой продукции;
- дозирование по текущему расходу продукции;
- ПИД-регулирование;
- отображение результатов работы на индикаторе;
- обмена информацией с различными устройствами.
Технические характеристики:
- Погрешность преобразования коэффициента передачи тензопреобразователя, %.............не более 0,02;
- Напряжение питания тензопреобразователя, В ...........................…..................................4.75…5.25;
- Минимальное сопротивление тензопреобразователя, Ом .............. ............................................100;
- Линия связи с тензопреобразователем ……………………………….............шестипроводная (четырехпроводная);
- Максимальная длина линии связи с тензопреобразователем, м ..................................................100;
- Тип индикатора ... ……………………………….....VFD (вакуумно-люминесцентный, LCD (жидкокристаллический);
- Количество символов (строк) индикации …………………………......................................................... 20х2;
- Размер символа индикатора ......................................................................................4,84 х 9,22;
- Напряжение питания сети, В ……………………………………………...................................................... 85… 265;
- Частота напряжения сети, Гц........................................................................................... 47…63;
- Температура окружающей среды, °С………………………………........................................ -30…+70 (-10…+50);
- Атмосферное давление, кПа………………………………………….......................................................... 84…107;
- Влажность воздуха, % (при 25 С)........................................................................................ до 95;
- Время установления рабочего режима не более, мин ..................................................................3;
- Габаритные размеры, мм..........................................................................................260х170х90;
- Масса, кг ................................................................................................................не более 3;
- Степень защиты от воздействия окружающей среды ...............................................................IP 65;
- Цифровой интерфейс......................................................................................................RS 485;
- Протокол обмена .................................................................................................MODBUS (RTU);
- Аналоговый интерфейс ..................................................................4-20мА, (0-20мА, 4-24мА, 0-5В);
- Дискретные выходы "открытый коллектор", шт.......................................................................... 4;
- Дискретные входы "сухой контакт", шт......................................................................................5;
Программируемые параметры:
Все параметры для наглядности и простоты обслуживания объединены в группы:
- A - общие параметры (5)
- B - параметры оборудования конвейера (8)
- C - параметры калибровки и работы (15)
- D - параметры интерфейсов (5)
- E - параметры коррекции (9)
- F - параметры дозирования по количеству (26)
- G - параметры дозирования по расходу (4)
- K - параметры ПИД-регулятора (5)
Особенности работы:
- В приборе осуществляется контроль за всеми переменными, имеется возможность вывода на индикацию 7 групп переменных.
- В приборе предусмотрен непрерывный контроль за перегрузкой и исправностью тензодатчиков и контроль за состоянием конвейера.
- В приборе предусмотрена возможность осуществлять калибровку одним из трех способов: эталонные гири (статика или динамика), или с помощью имитатора линейной плотности ленты (например МЛП10, производимого фирмой ПРОМЭЛ).
- При калибровке с помощью имитатора линейной плотности можно подключить механизм линеаризации калибровочной характеристики по трем точкам, в зависимости от нагрузки на конвейере.
- В приборе предусмотрен выбор способа задания скорости конвейера – с помощью внешнего датчика скорости или с помощью внутреннего заданного значения скорости. Кроме того, предусмотрено два способа переключения скорости – с помощью параметра или дистанционно с помощью дискретного входа.
- В приборе предусмотрена возможность тестирования всех модулей прибора с помощью отдельного пункта меню.
- Подключение прибора осуществляется с помощью нажимных контактов WAGO, расположенных в нижнем отсеке.
|
