Модуль радиоканала PM
Модуль радиоканала PM

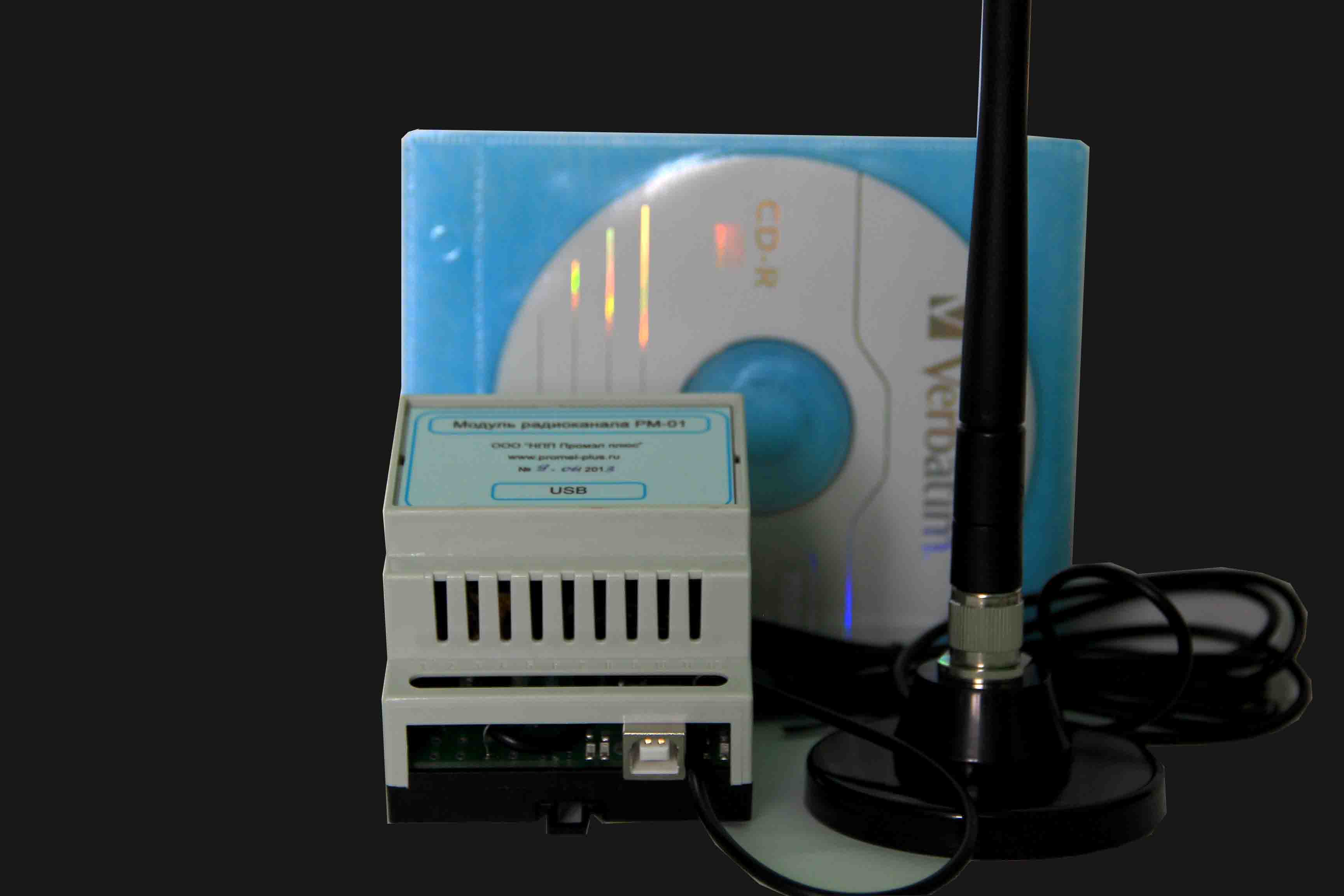

PM-01



Модуль радиоканала PM используется в составе конвейерных весов и предназначен для подключения конвейерного терминала к компьютеру через радиоканал стандарта ZigBee.

Один радиомодуль подключается к терминалу через интерфейс RS-485, другой радиомодуль подключается к компьютеру через интерфейс USB.






Технические характеристики:





  • Стандарт радиоканала.....................................................................................................ZigBee;
  • Рабочая частота радиоканала, ГГц..........................................................................................2,4;
  • Интерфейс со стороны терминала......................................................................................RS-485;
  • Интерфейс со стороны компьютера........................................................................................USB;
  • Скорость передачи ZigBee, Kbps......................…................................................................ ... 250;
  • Мощность передатчика радиоканала (версия PRO), мВт......................................................63 (18dBm);
  • Дальность действия радиоканала (версия PRO, закрытое помещение), м...........................................90;
  • Дальность действия радиоканала (версия PRO, открытое помещение), м........................................3200;
  • Потребляемый ток приемопередатчика (версия PRO, передача,макс.мощность), мА ............. не более 220;
  • Потребляемый ток приемопередатчика (версия PRO, прием), мА ....................................... не более 45;
  • Температура окружающей среды, °С .............................................................................. -40...+85;
  • Габаритные размеры, мм............................................................................................. 90х70х60;
  • Масса, кг.............................................................................................................не более 0.5;
  • Светодиодная индикация режимов ............................................................................присутствует;
  • Электронная защита линии RS485 ........................................................................... ..присутствует;
  • Крепление на DIN рейку   ....................................................................................... присутствует;
  • Использование ОС.............. ................................................... Windows XP/Windows Vista/Windows 7;
  • Варианты антенн..................................................................Whip, Chip, разъем RPSMA, разъем U.FL;
  • Диапазон коэффициентов усиления внешних антенн,dBi........................................................0.5 - 7.0;
